Förstå axiellt luftflöde före val av fläkt
En axialfläkt förflyttar luft huvudsakligen parallellt med pumphjulets rotationsaxel. Denna raka-genomgående luftflödesbana gör att axialfläktar används i stor utsträckning för ventilation, kylning, luftväxling, kanalsystem och specialiserade gruvor och tunnelventilation.
Vad är en axialfläkt?
Enaxialfläktär en fläkt i vilken huvudluftflödesriktningen är ungefär parallell med fläktaxeln. När pumphjulet roterar överför dess blad mekanisk energi till luften, vilket ger luftflöde och en tryckökning medan huvudflödet fortsätter i axiell riktning.
Varför kallas det "axiellt flöde"?
Ordetaxialhänvisar till rotationsaxeln. I en axialfläkt kommer luft in och ut huvudsakligen längs denna axel. Luftflödesbanan förblir därför generellt rakt genom fläkten istället för att vridas ungefär 90 grader som sker inuti en centrifugalfläkt.
Hur fungerar en axialfläkt?
De roterande impellerbladen skapar aerodynamiska krafter som överför energi till luften. Luften kommer in i fläkten, passerar genom det roterande bladområdet och lämnar huvudsakligen längs axeln. Det exakta luftflödet, trycket och effektbehovet beror på fläktens geometri, rotationshastighet och motståndet hos det anslutna systemet.
Huvudtyper av axialfläktar
Axialfläktar kan klassificeras efter hölje, styrskenor-arrangemang, bladkonfiguration och stigningskontroll. Illustrationerna nedan visar vanliga industrikoncept snarare än specifika QIYUE FAN-modeller.
Axialfläkt Luftflöde och tryckegenskaper
Axialfläktar är ofta förknippade med högt luftflöde och lågt-till-måttligt systemmotstånd, men detta är bara en allmän regel. Specialiserade vinge-axial-, gruv-, tunnel- och andra industriella konstruktioner kan arbeta vid väsentligt olika trycknivåer.
| Faktor | Menande | Varför det spelar roll |
|---|---|---|
| Luftflöde | Tillförd luftvolym, normalt uttryckt i m³/h, m³/s eller CFM. | Måste tillgodose ventilation, kyla eller processbehov. |
| Tryck | Tryck tillgängligt för att övervinna motståndet i det anslutna systemet. | Långa kanaler och begränsningar kan ändra den erforderliga fläktdesignen. |
| Hastighet | Rotationshastighet för pumphjulet. | Påverkar luftflöde, tryck, effekt och buller. |
| Driftpunkt | Punkten där fläktkapacitet möter systemmotstånd. | Detta bör avgöra det slutliga valet av fläkt. |
Var används axialfläktar?
Axialfläktapplikationer sträcker sig från allmänt industriellt luftutbyte till specialiserad kanal- och tunnelventilation. Installationsarrangemanget kan vara helt annorlunda även om den grundläggande principen för axiell luftflöde är likartad.
Andra axialfläktuppgifter

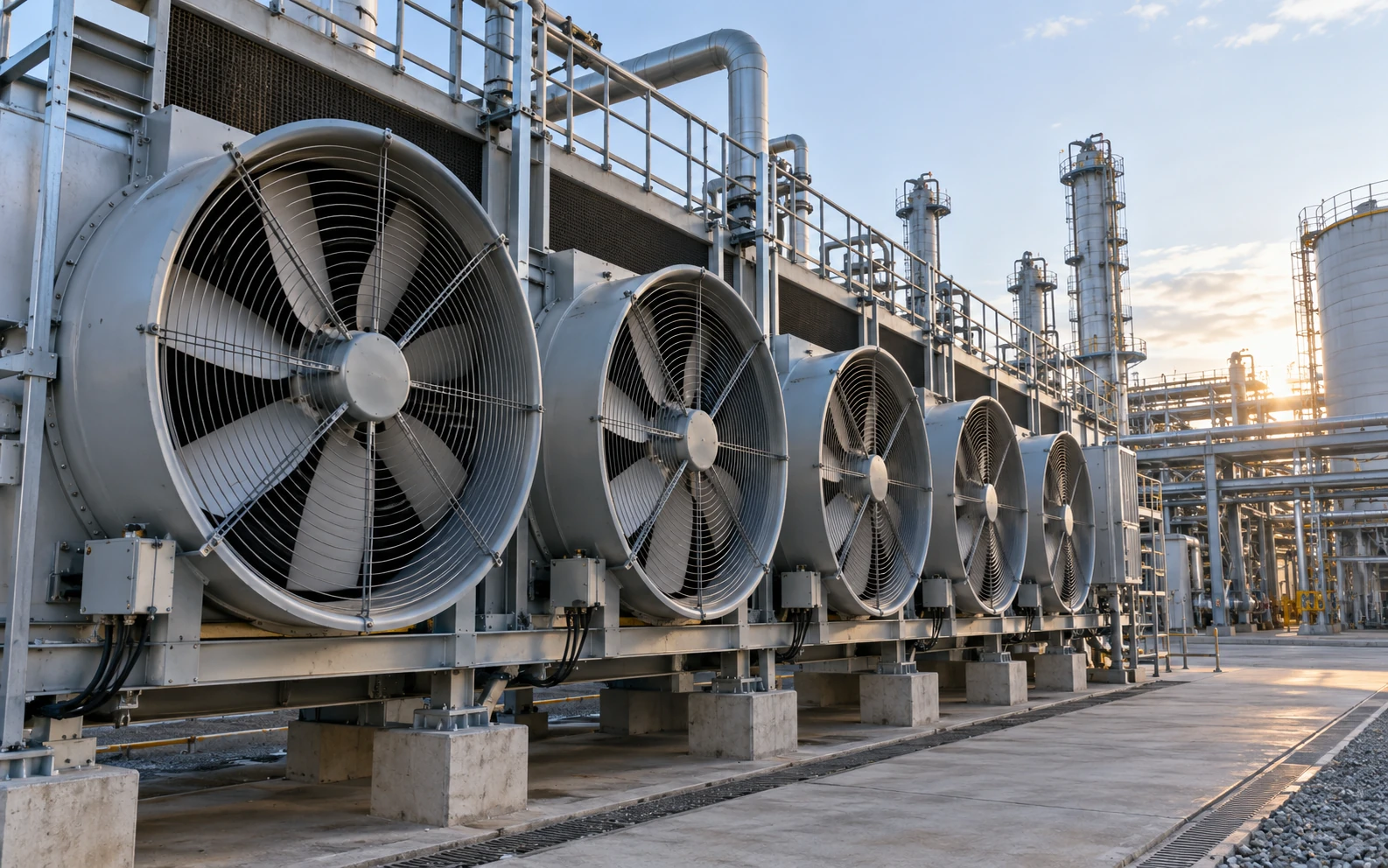

Beroende på fläktkonstruktion och driftsförhållanden kan axialfläktar även användas för utrustningsrum, lager, takventilation, kylsystem och specialiserad gruvventilation.
Visa Axial Flow Fans →Axialfläkt vs Centrifugalfläkt
Den grundläggande skillnaden är luftflödesvägen. En axialfläkt förflyttar luft huvudsakligen längs axeln, medan en centrifugalfläkt omdirigerar luften genom pumphjulet och släpper ut den genom ett separat utlopp.
| Jämförelse | Axial fläkt | Centrifugalfläkt |
|---|---|---|
| Luftflödesväg | Huvudsakligen parallellt med fläktaxeln | Luften ändrar riktning genom pumphjulet |
| Typisk styrka | Hög-volym rakt-genom luftflödet | Brett tryckområde och processflexibilitet |
| Installation | Inline-, vägg-, tak- eller tunnelarrangemang | Voluthölje med riktad urladdning |
| Typiska arbetsuppgifter | Ventilation, kyla och luftväxling | Dammsystem, pannor, processgas och kanaler med högre-motstånd |
När kan en axialfläkt inte vara det bästa valet?
Enbart stort luftflöde betyder inte automatiskt att en axialfläkt är lämplig. Tillämpningar med stort motstånd eller krävande gasförhållanden kan kräva en annan fläkttyp eller en specialiserad axiell design.
- Långa eller komplexa kanalsystem med hög tryckförlust
- Baghouse-filter och hög-filtreringssystem
- Högt-tryck processluft
- Applikationer för hantering av tunga partiklar
- Vissa höga-temperaturer eller mycket korrosiva gasförhållanden
- Tillämpningar som kräver ett specifikt centrifugalutloppsarrangemang
Vilken information behövs för att välja en industriell axialfläkt?
Det slutliga valet av fläkt bör baseras på den faktiska driften snarare än på fläktens diameter eller enbart motoreffekt.
Fortsätt från Fan Fundamentals till riktiga applikationer
Använd dessa relaterade sidor för att gå från den grundläggande luftflödesprincipen till produktfamiljer, ventilationssystem och verkligt tekniskt urval.
Produktfamiljer och publicerade anvisningar för axiella fläktar.
Underjordiska och långa-fläktsystem för ventilation.
Stort-utrymme industriell ventilation och luftväxling.
Luftflöde, kanalisering och tillfällig ventilation under tunnelbyggen.
Vanliga frågor om axialfläktar
Vad är en axialfläkt?
En axialfläkt är en fläkt i vilken luft rör sig huvudsakligen parallellt med pumphjulets rotationsaxel.
Vad är arbetsprincipen för en axialfläkt?
Roterande impellerblad överför energi till luften, vilket skapar luftflöde och tryck medan huvudflödet förblir ungefär längs fläktaxeln.
Vilken riktning strömmar luft genom en axialfläkt?
Den huvudsakliga luftflödesriktningen är ungefär parallell med fläktaxeln.
Är axialfläktar lågtrycksfläktar-?
Många axialfläktar för allmän ventilation fungerar i system med lågt-till-måttligt motstånd, men specialiserade axialkonstruktioner för gruv-, tunnel- och-vingar kan arbeta vid mycket högre tryck.
Vilka är huvudtyperna av axialfläktar?
Vanliga klassificeringar inkluderar propellerfläktar, röraxialfläktar, skovelaxialfläktar och axiella konstruktioner med fast- eller justerbar-lutning.
Kan en axialfläkt installeras i kanalsystem?
Ja. Axiella rör och andra inline-designer används ofta i kanaler, förutsatt att den valda fläkten kan övervinna det faktiska kanal-systemets motstånd.
Hur används axialfläktar under tunnelbyggen?
Konstruktionsventilationsfläktar är vanligtvis anslutna till flexibla kanaler för att leverera frisk luft mot arbetsytan och ta bort förorenad eller uppvärmd luft från tunneln.
Hur används jetfläktar i färdiga vägtunnlar?
Jetfläktar är monterade nära tunneltaket för att generera längsgående dragkraft och kan installeras parvis med intervaller för normal ventilation och -kontroll av rök.
Vad är skillnaden mellan en axialfläkt och en centrifugalfläkt?
En axialfläkt förflyttar luft huvudsakligen längs axelns riktning, medan en centrifugalfläkt omdirigerar luft genom pumphjulet innan den släpper ut den från ett separat utlopp.
Hur väljer jag en industriell axialfläkt?
Börja med önskat luftflöde och tryck, bekräfta sedan kanalmotstånd, gastemperatur, medium, installationsmetod, spänning, frekvens och andra platsförhållanden.
Terminologin och tekniska principer i den här guiden följer allmänt accepterade industriella fläktkoncept, inklusive axiellt luftflöde, systemmotstånd, val av driftpunkt- och konventionella klassificeringar av axialfläktar. Faktisk fläktkonstruktion och prestanda beror på den specifika designen.
Från Axial Fan Fundamentals till den faktiska driftpunkten
För ett industriellt axialfläktprojekt, tillhandahåll erforderligt luftflöde, tryck, kanal- eller installationsdata, gastemperatur, medium, spänning, frekvens och kvantitet. QIYUE FAN kan granska drifttillståndet innan du bekräftar en lämplig fläktriktning.
